瞻芯電子隔離驅動芯片IVCO1A0x獲車規級認證

日期:2023-06-08 閱讀:229
核心提示:日前,瞻芯電子的隔離型、單通道柵極驅動芯片IVCO1A0x系列4款新產品通過了車規級可靠性認證(AEC-Q100)。該系列芯片將在工規級產

日前,瞻芯電子的隔離型、單通道柵極驅動芯片IVCO1A0x系列4款新產品通過了車規級可靠性認證(AEC-Q100)。該系列芯片將在工規級產品基礎上,新增4款車規級型號,為車載功率變換系統提供高可靠性、高效率的支持。

產品介紹

IVCO1A0x是一系列具備隔離功能的單通道柵極驅動芯片,采用電容隔離技術,提供2種絕緣耐壓等級:3.75kVrms和5kVrms,分別采用SOIC-8引腳的窄體(D)和寬體(DW)封裝。

同時具備2種功能類型可選:分離式輸出(IVCO1A01)和有源米勒鉗位(IVCO1A02)。IVCO1A01可獨立調節開通和關斷速度,以尋求開關損耗和EMI性能的最優平衡;IVCO1A02可提供有源米勒鉗位保護功能,以防止因米勒效應引起的誤導通。

IVCO1A0x系列產品新增了4款車規級型號:





注:以上車規級型號中Q代表符合AEC-Q100標準,去掉Q則為4款工規級型號。

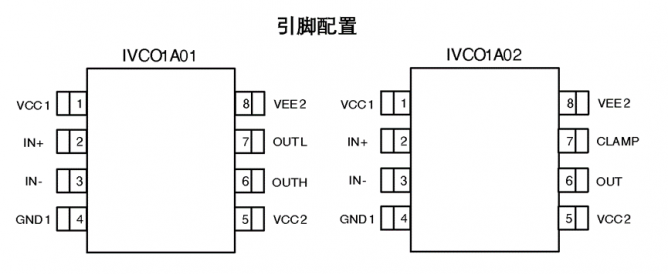

IVCO1A0x引腳定義如下:





在供電兼容性方面,輸入側供電電壓VCC1支持范圍是2.5V-5.5V,可兼容大多數數字控制器的工作電壓。

在驅動能力方面,IVCO1A0x具備8.5A峰值拉電流和10A峰值灌電流,輸出側供電電壓VCC2推薦范圍9.5V-33V,最高可達36V,因此能有效驅動 SiC/ Si MOSFET 和Si IGBT。而且較低的傳播延遲和緊湊的 SOIC-8 封裝,能讓功率管以數百kHz的頻率開關。相比光耦,具備更低傳播延遲,更更高的可靠性。

在安全性方面,IVCO1A0x芯片自身可適應-40℃~125℃工作溫度范圍。芯片內部集成欠壓保護 (UVLO) 功能,確保在異常情況下輸出保持在低電平,輸出電壓VCC2的UVLO典型閾值為8.4V(IVCO1A01)和12V(IVCO1A02)。此外,高于100V/ns的共模瞬態抗擾度 (CMTI) 可確保在高dv/dt時無差錯運行。

應用和實現

IVCO1A0x系列產品的可靠性和易用性可幫助電源工程師解決應用難點,縮短開發周期,同時降低系統成本,非常適合高效率和高功率密度的應用場景。

具體來說,車規級型號適用于車載OBC、DC-DC、空調壓縮機與加熱器(PTC)、充電樁等應用場景;工規級型號則適用于服務器和通訊電源、電機驅動、光伏逆變器、UPS電源等應用場景。

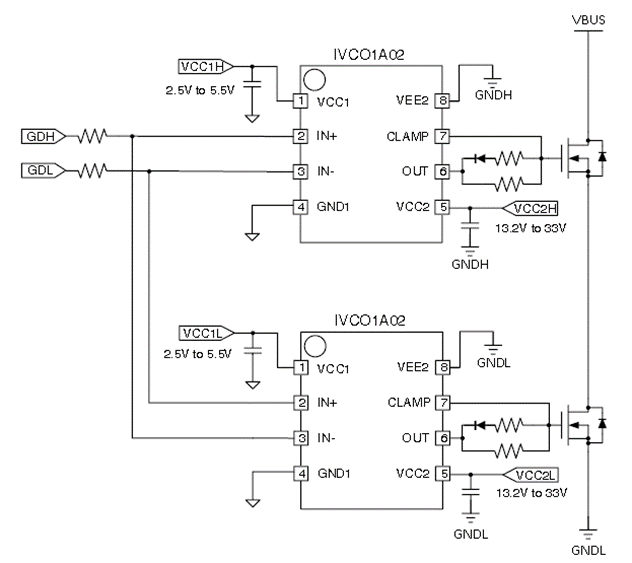

IVCO1A0x芯片可采用IN+輸入或IN-輸入單獨驅動開關管應用,也可驅動半橋電路里的上下管開關,如下圖以IVCO1A02為例:





為滿足碳化硅MOSFET負壓關斷的要求,現提供兩種常用的生成負壓偏置的應用電路如下:

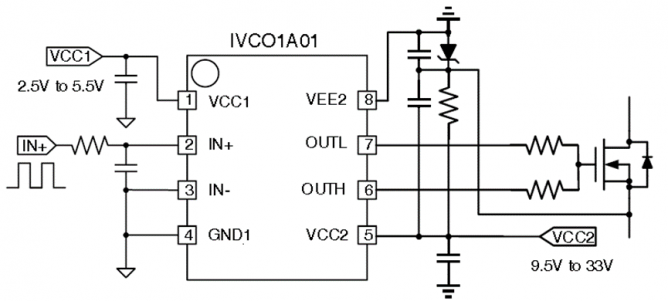

上圖:穩壓二極管產生負壓偏置的典型應用電路 (IVCO1A01)

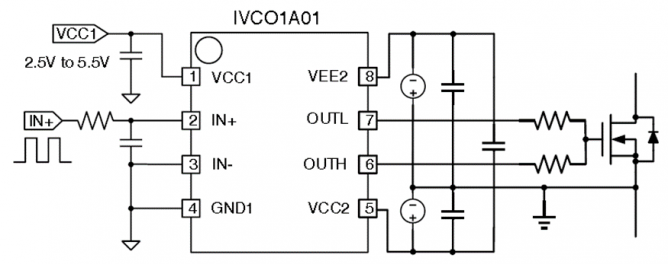

上圖:雙隔離電源產生負壓偏置的典型應用電路 (IVCO1A01)

應用范圍

汽車電子應用:

• EV/HEV 逆變器及DC/DC轉換器

• 電動壓縮機和車載PTC

• 車載OBC

• 充電樁

工業應用:

• AC/DC 及 DC/DC 變換器

• 服務器和通訊設備的整流器

• 光伏升壓及逆變器

• UPS電源

• 電機控制

• 碳化硅(SiC)功率器件



(來源:瞻芯電子)
