CoolSiC混合產品系列結合了650V TRENCHSTOP 5 IGBT技術的優勢和共封裝肖特基勢壘CoolSiC二極管的單極結構。

英飛凌科技公司推出650 V CoolSiC混合IGBT產品組合，采用650 V阻斷電壓的分立封裝。CoolSiC混合產品系列結合了650 V TRENCHSTOP 5 IGBT技術和共封裝肖特基勢壘CoolSiC二極管單極結構的優點。



這些器件具有優異的開關頻率和較低的開關損耗，特別適用于DC-DC電源轉換器和功率因數校正（PFC）。這些器件通常用于電池充電基礎設施、儲能解決方案、光伏逆變器、不間斷電源(UPS)以及服務器和電信開關電源(SMPS)等應用中。



由于采用了與IGBT共同封裝的續流SiC肖特基勢壘二極管，CoolSiC混合IGBT在dv/dt和di/dt值幾乎不變的情況下，開關損耗顯著降低。與標準硅二極管解決方案相比，它們的Eon和Eoff分別降低了60%和30%?；蛘?，在輸出功率要求不變的情況下，開關頻率至少可以提高40%。更高的開關頻率將允許減小無源元件的尺寸，從而降低材料清單成本?；旌螴GBT可以作為TRENCHSTOP 5 IGBT的替代產品，無需重新設計即可在每個10 kHz開關頻率下將效率提高0.1％。

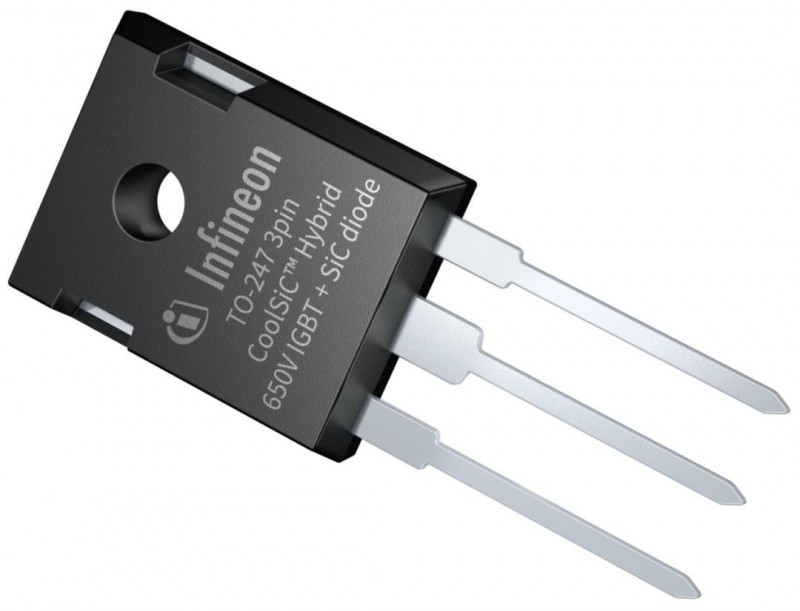

該產品系列在純硅解決方案和高性能SiC MOSFET設計之間架起了一座橋梁。不僅如此，與純硅設計相比，混合IGBT還可以提高電磁兼容性和系統可靠性。由于肖特基勢壘二極管的單極性，二極管可以快速開關，而不會出現嚴重的振蕩和寄生導通的風險。客戶可以選擇TO-247-3或TO-247-4引腳的Kelvin Emitter封裝。Kelvin Emitter封裝的第四引腳可實現超低電感的柵極發射極控制環路，并降低總開關損耗。



CoolSiC Hybrid分立IGBT系列沿襲了早期發布的CoolSiC Hybrid IGBT EasyPACK 1B和2B模塊的成功路線，采用IGBT芯片和CoolSiC肖特基二極管。該分立產品組合現在可以訂購。它包括40 A、50 A和75 A 的650 V TRENCHSTOP 5超高速H5 IGBT與半額定CoolSiC Gen 6二極管共同封裝，或中速S5 IGBT與全額定CoolSiC Gen 6二極管共同封裝
