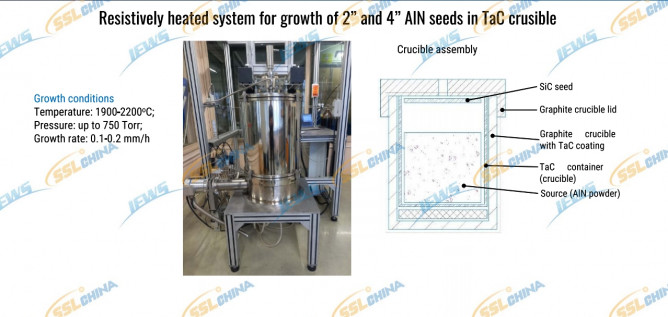

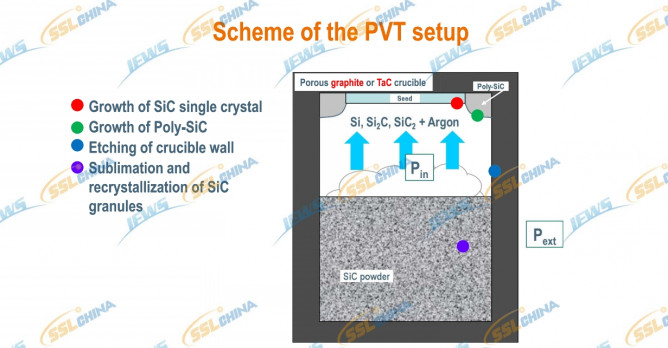

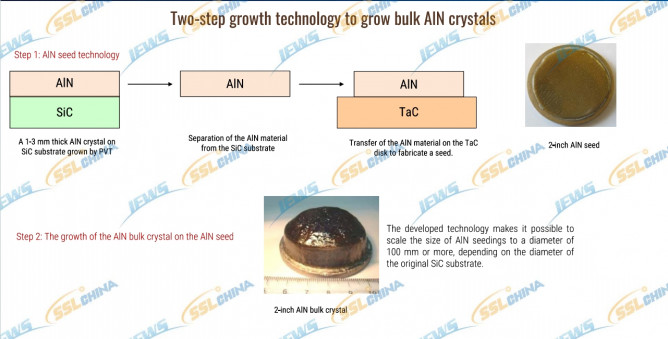

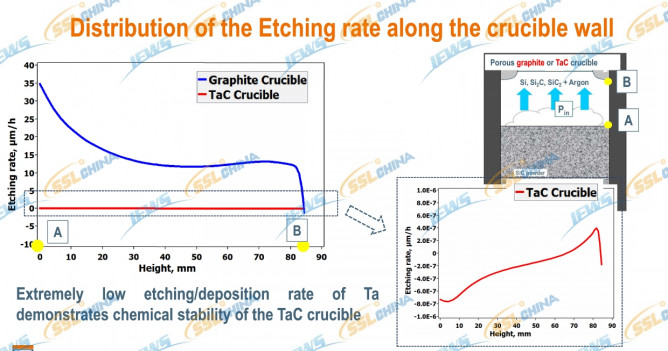

近日，第九屆國際第三代半導體論壇（IFWS）&第二十屆中國國際半導體照明論壇（SSLCHINA）在廈門國際會議中心召開。期間在“碳化硅襯底、外延生長及其相關設備技術”分會上，Nitride Crystals Group Ltd.執行總裁Yuri MAKAROV做了“利用碳化鉭的坩堝中物理氣相傳輸生長SiC和AlN晶體”的主題報告，分享了TaС坩堝中真體積AlN的生長、TaC存在下體相SiC晶體的生長等內容。涉及生長大塊AlN晶體的兩步生長技術，TaC坩堝中2“和4”AlN種子生長的電阻加熱系統，AlN-SiC體系中AlN生長動力學，AlN生長過程中液態硅層的形成，PVT設置方案等。

對于4”、6”和8”AlN的前景，報告認為將真正的大塊AlN的生長過程縮放到4”、6”和8”晶體看起來非?，F(xiàn)實。預計AlN外延晶片的生產成本將與大規模生產中的SiC晶片的成本相當。6”和8”AlN晶片上的功率器件（功率HEMT和其他類型的晶體管）可能比SiC外延晶片上制造的MOSFET便宜，因?yàn)镸OCVD外延的成本更低，處理更簡單。由于使用SiC作為初始晶種的必要性，TaC坩堝的使用對于快速增加AlN晶體直徑至關重要。如果SiC被用作制造初始AlN晶種的晶種，那么制造4”（6”和8”）AlN晶片是可行的。

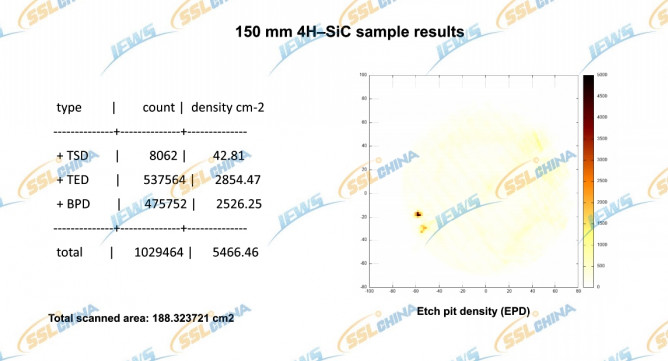

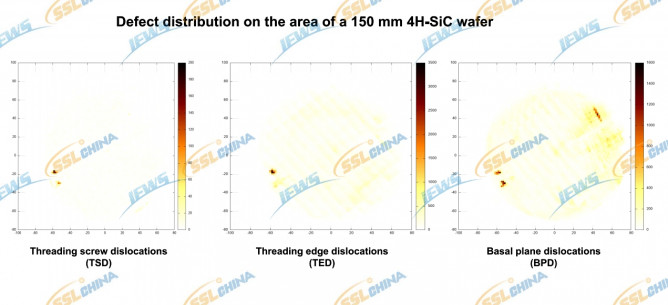

對于SiC，研究顯示，電阻加熱爐和感應加熱爐均可用于PVT生長6“SiC晶體，建模結果表明，在8“晶體的生長過程中，與感應加熱系統相比，如果將水平加熱器與垂直加熱器結合使用，可能更容易控制和優化電阻加熱系統中的溫度場。報告指出，Nitride Crystals Group正在尋找合作伙伴，利用TaC提高生長過程的化學計量，在這兩種類型的系統中實現SiC的商業化生長。

（備注：以上信息僅根據現場整理未經嘉賓本人確認，僅供參考?。?/p>
