鈣鈦礦電池的包埋界面在合成后很難改變，但界面在決定其效率和穩定性方面很重要。然而，嵌入基底界面的形態和穩定性研究較少。

北卡羅來納大學教堂山分校黃勁松等人研究發現DMSO可以增強鈣鈦礦形態的液體添加劑，然而它在結晶過程中會導致鈣鈦礦-基底界面處出現空隙，從而加速了光照下的鈣鈦礦降解。

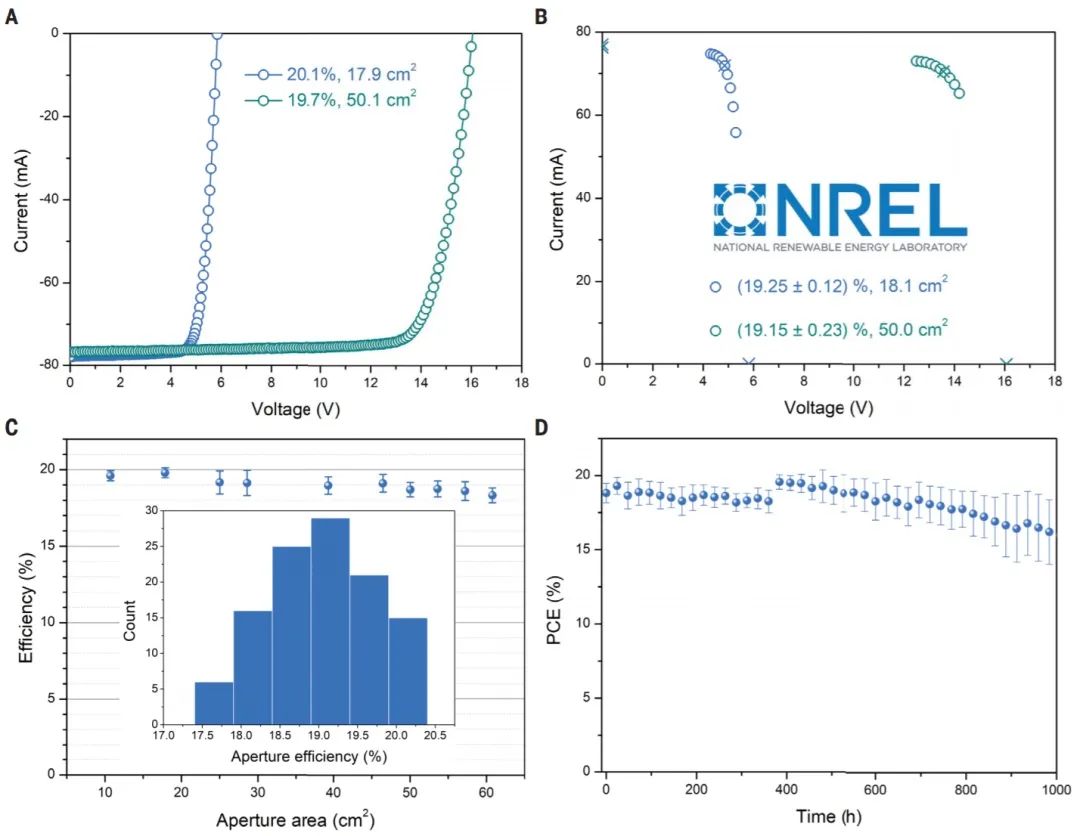

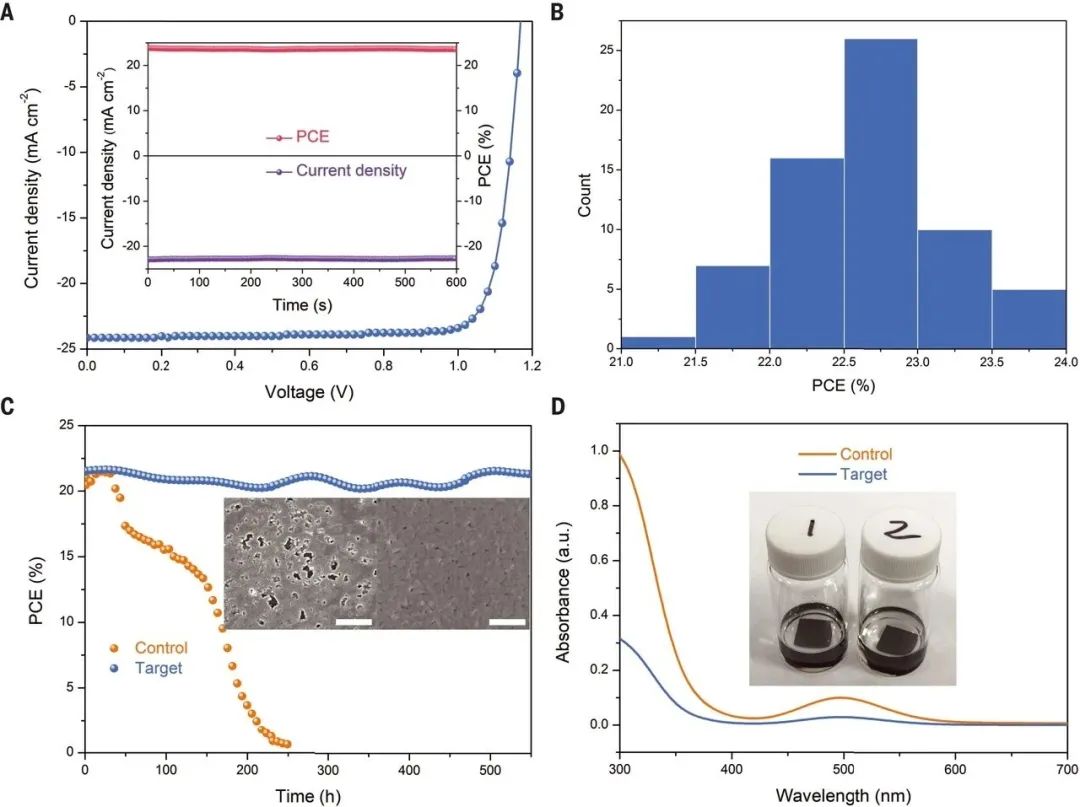

研究人員采用固態碳酰肼替代部分 DMSO 可減少界面空隙。采用刀片刮涂制備了倒置結構太陽能電池，并實現了 23.6% 效率，在 60°C 下運行 550 小時穩定性測試后沒有效率損失。鈣鈦礦光伏模塊的認證 PCE 為 19.3% 和 19.2%，面積分別為 18.1 和 50.0 cm2。

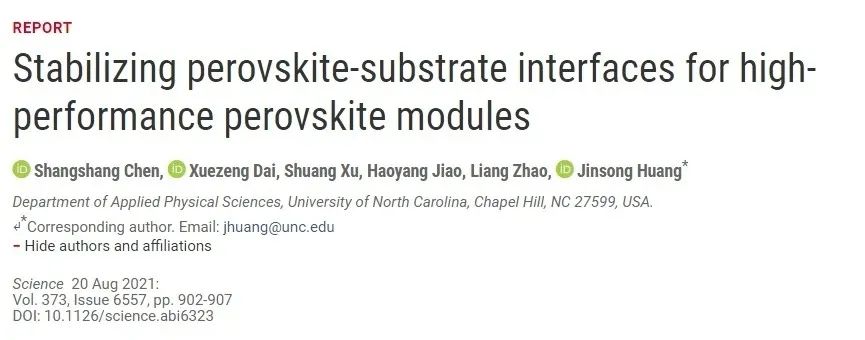

論文信息：

DOI：10.1126/science.abi6323

黃勁松教授簡介

美國北卡羅萊納州立大學和內布拉斯加大學林肯分校教授。于2007年獲得加州大學洛杉磯分校材料科學與工程博士學位。其后在美國Agiltron公司先后以研究科學家、資深研究科學家身份工作2 年。于2009 年就職于內布拉斯加大學林肯分校，2014年提前破格提升副教授，2016年破格提升教授。當前，他是該校Susan J. Rosowski講座教授、材料工程博士學科主席以及WilliamE.Brooks Engineering領導小組成員。

黃勁松博士在有機薄膜太陽能電池（有機-無機鉛鹵化物鈣鈦礦太陽能電池）、光電探測器領域取得了舉世矚目的突出科研成績。迄今他在學術期刊上發表論文100余篇、授權美國專利10項、撰寫1本專著和4本專著章節。近五年以通訊作者身份發表 Science、Nature Materials 、Nature Nanotechnology、Nature Photonics、Nature Energy、Nature Communications 多篇，以及 Science Advance、Advanced Materials、Energy & Environmental Science, Advanced Energy Materials多篇。多篇論文被Nature Materials作為重點介紹，或作為雜志封面文章推薦。所發論文引用次數超過29000次，h因子為71，并入選2015年美國湯森路透全球高被引科學家（材料方向）（HighlyCitedResearcher）。

他目前的主要學術兼職包括：Scientific Report副編委、EnergyConversionMaterials編輯和材料研究學會分會主席(2012, 2015, 2017) 。近年來他獲得多個極具影響力的榮譽，包括美國自然科學基金杰青（2013）（NSF CAREER)， 美國國防部杰青（2011） (DODYIP) 、Edgerton創新獎（超快相機發明者創立）（2012）。

課題組主頁：

http://www.huanggroup.unl.edu/
