比利時微電子研究中心（IMEC）于2021年國際互連技術(shù)會議（IITC 2021）時展示1納米制程技術(shù)構(gòu)建硅晶片過程使金屬互連的新方法，解決1納米制程技術(shù)互連發(fā)熱問題，也顯示1納米制程的最新進展。

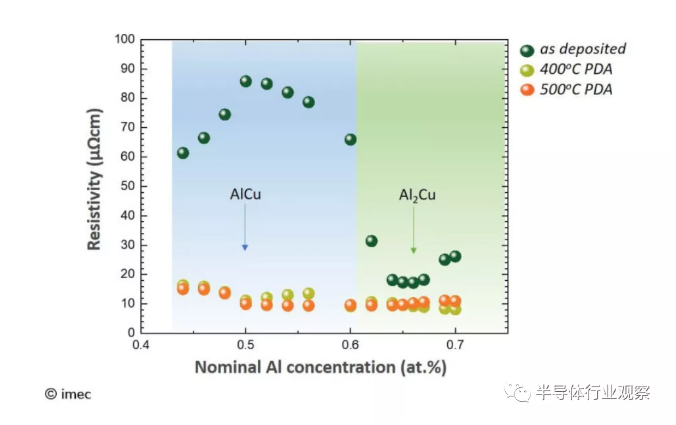

外媒報導，IMEC展示採用鋁二元化合物實驗，重點是電阻率，理想配比狀態(tài)下的AlCu和Al2Cu薄膜，電阻率低至9.5μΩ*cm。實驗結(jié)果支持將AlCu和Al2Cu在先進半鑲嵌互連整合方案當作新導體的可能性，使它們與氣隙結(jié)合，提高性能。然而這種組合的焦耳熱效應會越來越重要。



將邏輯制程技術(shù)線路圖縮小到1納米以下節(jié)點，需在后端最關(guān)鍵半導體層引入新導電材料。由于鋁和釕（Ru）電阻率低于銅、鈷或鉬等傳統(tǒng)元素金屬，可能對1納米制程節(jié)點以下晶片性能有影響。





IMEC也研究AlNi、Al3Sc、AlCu和Al2Cu等鋁化物薄膜電阻率，20納米以上厚度時，所有PVD沉積薄膜都顯示出與鉬相當或低于鉬的電阻率。28納米AlCu和Al2Cu薄膜則達成9.5μΩ*cm最低電阻率，低于Cu的表現(xiàn)。實驗還驗證控制薄膜理想狀態(tài)，防止表面氧化是研究鋁化物的挑戰(zhàn)。



IMEC設(shè)想在先進半鑲嵌制程使用這些金屬間化合物，需直接蝕刻金屬，以獲得更高縱橫比的線條。IMEC發(fā)現(xiàn)在金屬線間逐漸引入部分或全部氣隙，可改善RC延遲，用電隔離氣隙代替?zhèn)鹘y(tǒng)低k電介質(zhì)，有望降低按比例縮放的電容。但氣隙導熱性極差，需格外關(guān)注操作條件下的焦耳熱效應。

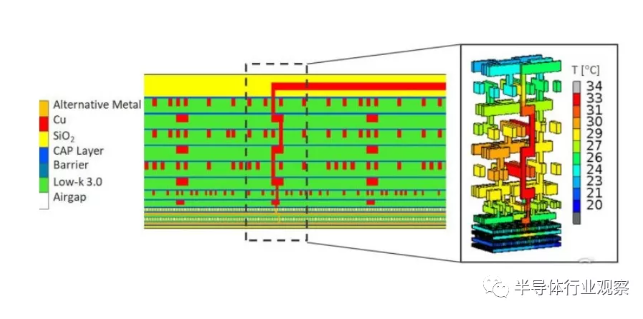

IMEC也透過在局部2層金屬互連層校準測量焦耳熱，并藉由建模將結(jié)果投射到12層后端連線（BEOL）結(jié)構(gòu)，量化難題。研究預測，氣隙會使溫度升高20%，也發(fā)現(xiàn)金屬線密度有重要作用，因較高金屬密度有助減少焦耳熱。



IMEC研究員兼納米互連專案總監(jiān)Zsolt Tokei表示，這些發(fā)現(xiàn)是改進半鑲嵌金屬化方案，成為1納米以下互連選項的關(guān)鍵。IMEC正透過其他選項擴展互連路線圖，包括混合金屬化和新中線方案，同時也解決與制程技術(shù)整合和可靠性相關(guān)的挑戰(zhàn)。
